RL1.624光伏储能系统
|
|
逆变系统： · 7KW光伏输入，6KW不间断电源输出。 · 具备并离网自动切换功能，自发自用，削峰填谷，电池优先三种工作模式； · 灵活配置，可四台井联至24KW,三台组成18KW三相系统，支持柴油发电机接入； · 4.3英寸触摸LCD屏，标准配置内置V5I功能，完整的EMS管理系统，支持1OS和安卓APP。 |
|
电池集中控制箱： · 内置BMS主控模块，并联的电池模快数据发送到主控模块进行集中控制，并与逆变器通过CAN进行通讯； · 最多支持8个电池模块并联，扩容至4915kWh，被动均衡功能，使每个电池模块综合性能达到最佳状态； · 最多支持4个电池系统并联，总容量最大可支持196 6KWh. |
|
|
磷酸铁锂电池模块： · A级电芯，支持1C充放电，循环寿命>6000次@25摄氏度&0.5C的磷酸铁锂电池，不起火，不爆炸； · 内置BMS具备超过115项故障传感功能，单个模块内部电芯具备被动均衡功能； · 特殊结构设计，电池并联及通讯简单易操作； · 可堆叠兼容性设计，安装更加灵活。 |
技术参数
|
逆变器参数 |
|
|
逆变器类型 |
并离网 |
|
最大光伏输入功率 |
7000W |
|
最大光伏输入电流 |
14A/14A |
|
最大光伏输入电压 |
550Vdc |
|
光伏输入电压范围 |
125-500Vdc |
|
满载电压范围 |
220-500Vdc |
|
路数/各路最大并联组串数 |
2/1 |
|
逆变器最大反馈电流到阵列 |
0 |
|
MPPT效率/欧洲效率 |
99.9% / 97% |
|
最大放电/充电电流 |
110A/95A |
|
额定市电输入/输出电压范围 |
230Vac(176-270Vac) |
|
额定频率 |
50HZ / 60HZ |
|
最大的市电输入/输出电流 |
26A |
|
离网模式额定功率 |
6000W/VA |
|
电池充电/放电效率 |
95% |
|
THDi&THDv |
<3% & <2% |
|
自动旁路切换时间 |
<20MS |
|
功率因素 |
0.99 超前~0.99滞后 |
|
通讯协议 |
CAN / RS485 / LAN/DRM |
|
电池参数 |
|
|
额定电池电压 |
51.2V |
|
标准配置电池容量 |
24.56kWh |
|
电池和逆变器的通讯协议 |
CAN |
|
电池工作电压 |
跟随BMS SOC，放电深度90%（可调） |
|
电池并联 |
单组并联2个模块 |
|
电池簇并联 |
1组 |
|
循环寿命 |
>6000 times @ 25°C & 0.5C |
|
最大输出电流 |
单个模块最大120A，电池簇最大300A |
|
安全认证 |
IEC62109, IEC62477 |
|
CE-EMC |
IEC/EN61000-6-1/6-3 |
|
并网许可 |
EN50549-1 / G98 / G99 / CEI 0-21 / VDE4105 |
RL1.624光伏储能系统的工作模式及原理
RL1.624光伏储 能系统具备三种可选工作模式，分别是自发自用，削峰填谷 及电池优先。
选择用户需求的工作模式达到系统在实际运行中的最佳效果。
|
自发自用 |

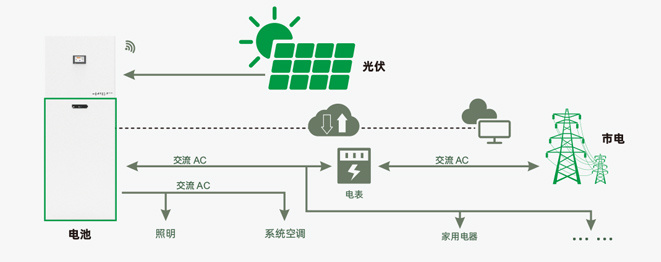

场景①：光伏、市电、电池都正常
A.光伏发电优先供给家用电器使用，如果有多余的将会对电池充电，如果电池处在满的状态，或者大于电池充电限定最大功率，则执行并网。
B.光伏发电优先供给家用电器使用，如果光伏发电功率不能满足家用电器，则由电池补充不足功率。
C.光伏发电优先供给家用电器使用，如果光伏发电和电池放电还不能满足,则由市电补充不足部分。

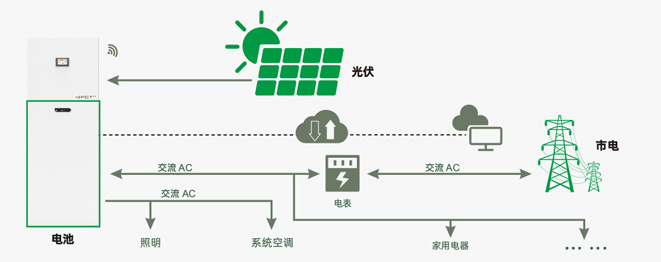

场景②：光伏、电池正常，城市电网停电或故障
A.光伏发电优先供给家用电器使用，如果有多余则会对电池充电；电池满时，将限制光伏发电，仅满足家用电器使用。
B.光伏发电优先供给家用电器使用，如果功率不够，则由电池补充供电。

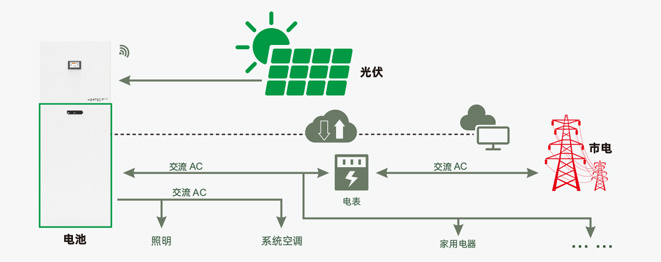

场景③：当电池失效，光伏和城市电网正常
A.光伏发电优先供给家用电器使用，如果有多余的则会执行并网。
B.光伏发电优先供给家用电器使用，如果功率不够，则市电补充不足部分。
|
削峰填谷 |

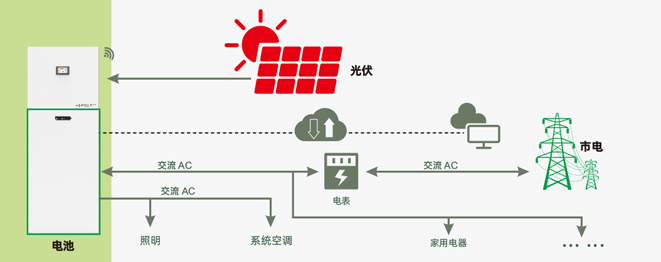

场景①：光伏、市电、电池都正常
A.在设定的充电时间内，光伏发电优先给电池充电，如果有多余的能量，则供 家用电器使用；仍有多余的能量时，则执行并网。
B.在设定的充电时间内，光伏发电优先给电池充电，多余的能量给家用电器供电， 如果光伏发电不能满足功率需求，则市电补充给家用电池供电并给电池充电。
C.在设定的放电时间内，光伏发电优先给家用电器供电，如果光伏仍有多余的 能量，则执行并网。
D.当系统不在充电和放电期间，光伏发电则优先给负载供电，多余的能量则执 行并网。

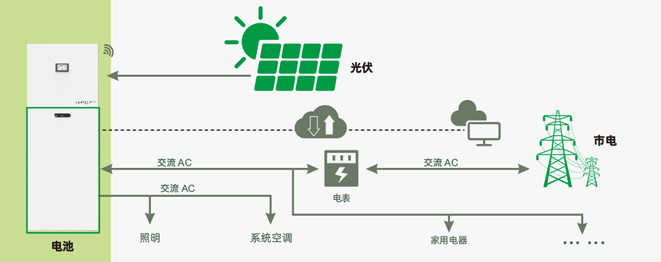

场景②：市电、电池正常，无光伏或光伏故障
A.在设定的充电时间内，城市电网给给家用电器供电的同时，给电池进行充电。
B.在设定的放电时间内，如果电池的能量足够则由电池给家用电器供电，多余 的则执行并网，或提供给电表下的其它家用电器使用。
C.在设定的放电时间内，如果家用电器的功率大于电池的输出功率，则由城市 电网和电池共同给家用电器供电。
|
电池优先 |

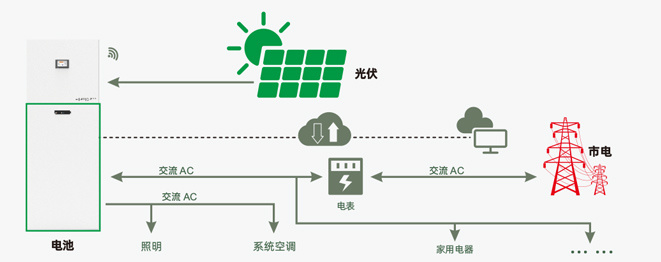

场景①：光伏、市电、电池全部正常
A.光伏发电优先给电池充电，当有多余能量时则给家用电器供电。 如果仍有多余能量，则执行并网。
B.光伏发电优先给电池充电，当有多余能量时给家用电器供电，如果光伏发 电不能满足给电池充电和家用电器供电，则城市电网负责给负载供电。
场景②：城市电网和电池正常，光伏断开连接或故障
A.城市电网给家用电器供电的同时也给电池充电。
