XGN15-12(6)箱型交流金属封闭环网开关设备

XGN15-12(SF6)箱型交流金属封闭环网开关设备(以下简称环网柜)，是我公司引进国外先进技术根据我国供电要求自行开发设计的新型产品，环网柜内可采用国产化FL(R)N36A-12(SF6)负荷开关或ABB公司生产的SF(G)L-12(SF6)负荷开关。

公司的主要原材料都来源于国内外有名的制造商，产品的品质和稳定性得到了很大的提高和保证。产品除了满足国内需求外，还出口到俄罗斯、印度、东南亚、欧美等国家和地区。公司的产品主要应用于医药、化工、食品、饲料、建材等领域。主要用来作为粘合剂、成膜剂、分散剂、稳定剂、透皮贴剂、薄膜包衣剂、增稠剂、巴布剂用基材、口腔黏膜粘附片、透皮粘剂、膜剂、半固体制剂等领域。

关键词：

XGN15-12(6)

XGN15-12(6)箱型交流金属封闭环网开关设备

所属分类：

服务热线：

产品描述

产品介绍

XGN15-12(SF6)箱型交流金属封闭环网开关设备(以下简称环网柜)，是我公司引进国外先进技术根据我国供电要求自行开发设计的新型产品，环网柜内可采用国产化FL(R)N36A-12(SF6)负荷开关或ABB公司生产的SF(G)L-12(SF6)负荷开关。该产品性能指标达到IEC298《交流金属封闭开关设备》和GB3906《3-35kV交流金属封闭开关设备》标准，并有可靠的防误操作功能，防护等级达到IP3X。本产品具有体积小、重量轻、操作简便、操作力轻、使用安全、维护方便等特点，是城市电网和建设需要的新一代高压电器产品。环网柜适用于交流50Hz、12kV的电网中，作为电能的接受和分配之用。

产品特点

1、环网柜由柜体、负荷开关、接地开关、仪表室、母线及其它电器元器件和辅助元件组成，负荷开关布置在柜体的中上部，柜体采用钢板或敷铝锌板加工而成，柜后有压力释放孔。
2、环网柜的内部可选配SF6气体压力监测表，以便监视负荷开关内部气体压力的变化。本产品使用时的SF6额定气体压力为0.04-0.045Mpa (表压) 。
3、环网柜三相排列按纵向结构布置，柜体之间的三相母线连接较为方便。
4、仪表室位于环网柜的上部，室内可装设电流表、电压表、转换开关指示灯等元件。
5、环网柜内设有独立的接地排，可确保接地可靠性。
6、环网柜具有可靠的五防联锁及紧急解锁功能。

产品参数

序号	名称	单位	数据
1	额定电压	kV	12
2	额定频率	Hz	50
3	主母线额定电源	A	630
4	主回路、接地回路额定短时耐受电流	kA/s	20/4
5	主回路、接地回路额定峰值耐受电流	kA	50
6	主回路、接地回路额定短路关合电流	kA	50
7	符合开关满容量开断次数	次	100
8	熔断器开断电流	kA	50
9	机械寿命	次	5000
10	1min工频耐受电压(有效值)相间、对地/隔离断口	kV	42/48
11	雷电冲击耐受电压相间、对地/隔离断口	kV	75/85
12	二次回路1min工频耐压	kV	2

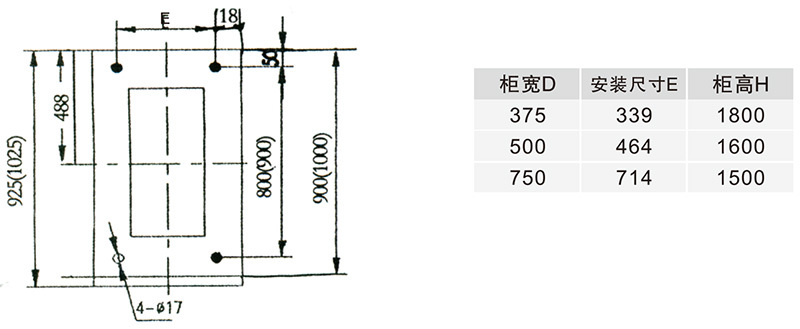

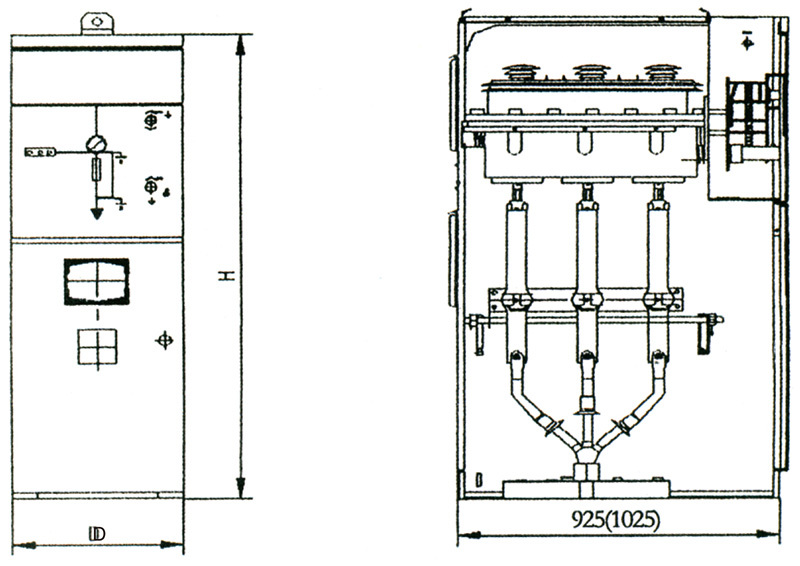

XGN15(SF6)箱式固定式户内交流多属封闭开关设备外型尺寸

户内成套开关设备订货须知

户内成套开关设备订货要求：
订货时请提供如下资料
1、产品名称、型号、方案号、数量及交货期限；
2、柜内所装元器件的名称、型号规格及数量；
3、环网柜的排列图或平面布置图；
4、柜体颜色，如无要求则按本公司标准供给。
